ZAKRES:
Projekt budowlany / Projekt wykonawczy
PARAMETRY:
powierzchnia całkowita 4750 m2
OKRES PROJEKTOWANIA:
PB 10 2016, PW-11-12.2018
ARCHITEKTURA:
Karpiel i Steindel – Biuro architektoniczne

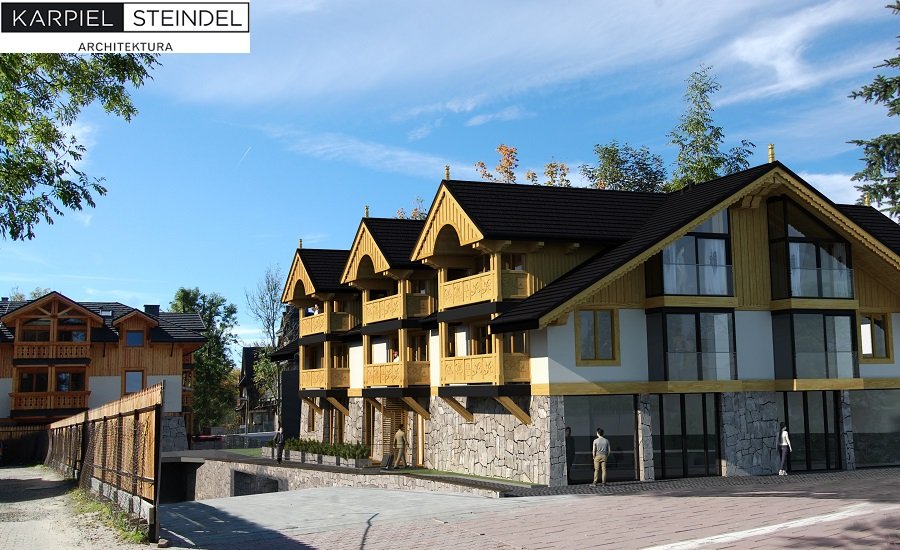

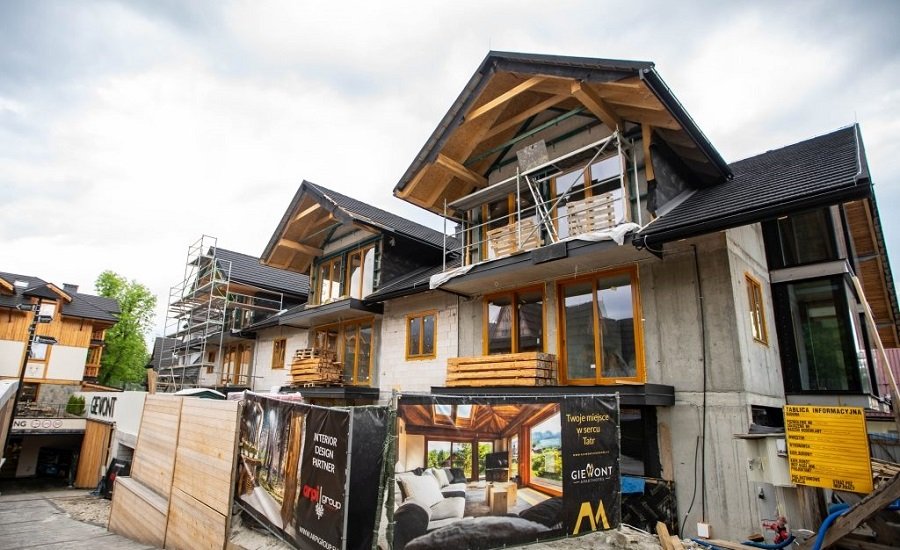

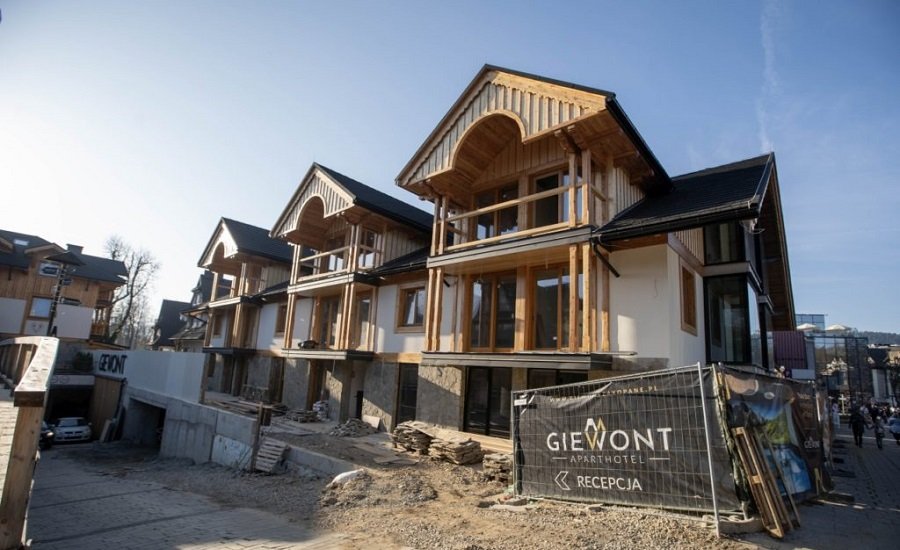

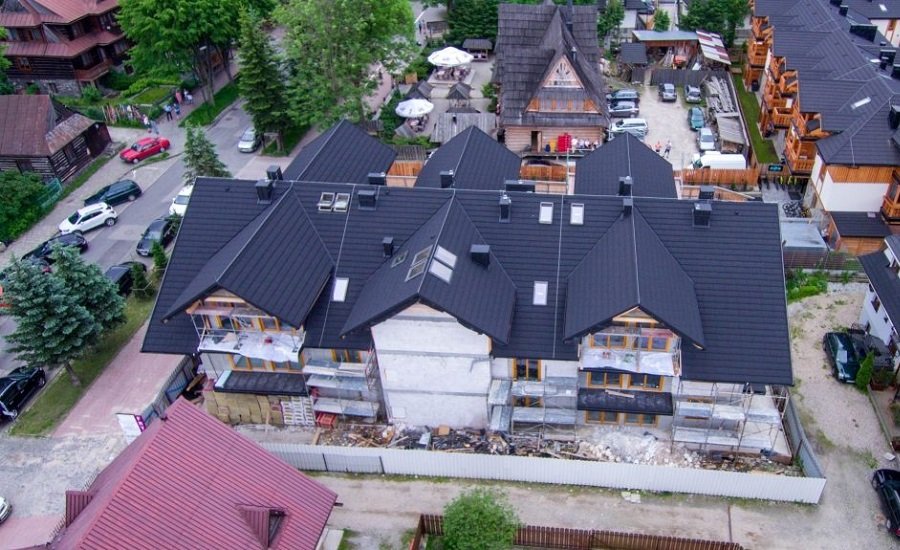

Budynek podpiwniczony z parterem, piętrem oraz poddaszem użytkowym. Fundamenty w postaci żelbetowej płyty fundamentowej grubości 35cm z lokalnymi pogrubieniami pod słupy żelbetowe do 60cm i 80cm.
Stropy żelbetowe nad częścią mieszkalną grubości 20cm. Strop żelbetowy nad piwnicą grubości 20cm z pogrubieniami do 37, 40, 51 cm w obszarach gdzie spoczywa tylko na stropie część nadziemna budynku oraz pogrubieniami do 30cm w miejscu znacznych pionowych sił skupionych.
Ustrój nośny konstrukcji poddasza stanowią słupy, belki i ściany żelbetowe oraz ściany murowane. Konstrukcja dachu stalowa z kształtowników HEA oraz belką HEB w ścianie szczytowej. Dach drewniany krokwiowy o przekroju krokwi 10x22cm.
